  VxWorks实验教学套件

1.  简介

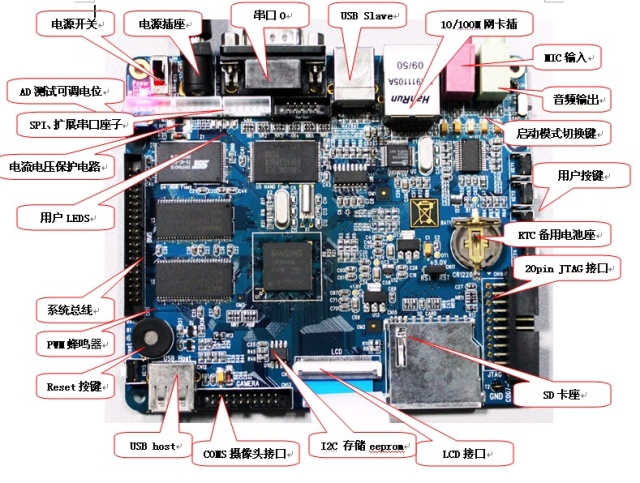

SH2440开发套件包含YS2440-EK开发板和全新4.3寸数字触摸屏(分辨率为480X272)。

S3C2440是三星公司推出的一款功能强大,功耗极低的ARM9嵌入式CPU,应用范围非常广泛。SH2440开发板我司基于三星公司S3C2440的公版电路,优化设计而来。

SH2440开发套件提供了强大的软件支持,包含ADS开发环境下的ARM程序设计(初学者入门必备,很多ARM学习者常常忽略这个十分重要的环节)、uC/OS-II操作系统、LINUX操作系统、Windows CE操作系统、VxWorks操作系统(国内唯一)。无论是ARM嵌入式知识为零的初学者,还是ARM嵌入式高手,本开发套件都将为您的学习和开发助一臂之力.



2.       硬件特性

2.1.   硬件规格

类别
指标
CPU
n        S3C2440 / 289 LFBGA封装
时钟
n        12MHz晶体振荡器用于主时钟
n        32.768kHz晶体振荡器用于RTC
SDRAM
n        216bit 32MB SDRAM组建为32bit 64M SDRAM
NAND Flash
n        1 NAND Flash / 8bit  128M字节
NOR Flash
n        1SST39VF3201 / 16bit 4M字节
扩展卡
n        1SD/MMC卡座,支持MMC规范V2.2,支持SD卡规范V1.0,带插入检测(标配无SD)
USB
n        1USB 主机接口
n        1USB 设备接口
音频
n        13.5mm立体声耳机插座
n        13.5mm立体声麦克风插座
n        音频芯片为飞利浦立体声音频UDA1341TSDB,具有音量和静音控制
复位电路
n        专用复位控制器MAX811
n        1个外部复位按钮
蜂鸣器
n        1PWM定时器驱动
串口
n        1DB9串口插座/串口0/RS232电平/5线
n        12.0mm间距4P插座/ UART1/ TTL电平/5线(或UART1/3线;UART2/3线)
网口
n        1100M RJ45以太网口/2个指示灯
JTAG
n        1个标准2.54mm间距20P插座
按键
n        1Reset按键
n        4个用户自定义按键
ADC
n        1个可调电阻,用于ADC测试
n        4ADC扩展接口
n        2路用于LCD触摸屏
LED
n        13.3V工作电源指示灯
n        4个用户自定义LED
LCD
n        140P FPC扁平电缆用于LCD接口

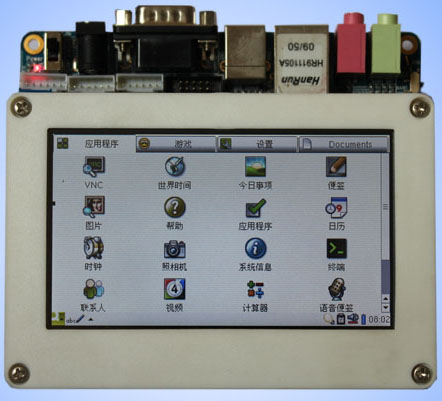

n        标配1块4.3英寸(480x272)TFT液晶显示模块,集成触摸屏和LED背光
扩展插座
n        12.0mm间距6P插座引出4路中断(可作CPU GPIO使用)
n        12.0mm间距6P插座引出4路ADC模拟输入
n        12.00mm间距10P双排插针引出CPU的2路SPI接口(可作CPU GPIO或外部中断使用)
扩展总线
n        12.00mm间距40P双排插针引出CPU的16位数据总线、控制线、8位地址线、4路片选线、GPIO、中断以及电源
电池
n        1个纽扣电池插座,电池用于给CPU的RTC供电
输入电源
n        1DC电源插座,通过外部电源适配器供电(5.0V/2.0A)
n        输入电源电路带过流(2A)、过压(5.6V)和电压反向保护
n        可选择USB接口由PC机供电


2.2.
性能指标

类别
指标
CPU速度
主频400MHz
主板尺寸
120mm x 105mm
LCD板尺寸
120mm x 82.5mm
工作电流
LCD背光最大时,主板输入电流:360mA
LCD背光关闭时,主板输入电流:360mA
不接LCD,主板输入电流:100mA


3.       软件和文档

3.1.   裸机测试软件(配备详细的指导文档

和操作说明)

说明
Ex01:实验1 ARM汇编指令实验
Ex02:实验2 C和汇编语言的混合编程实验
Ex03:实验3 外部中断实验
Ex04:实验4 看门狗应用实验
Ex05:实验5 PWM timer实验
Ex06:实验6 启动代码实验
Ex07:实验7 串口实验
Ex08:实验8 ADC实验
Ex09:实验9 实时时钟实验
Ex10:实验10 IIC总线应用实验
Ex11:实验11 NOR flash应用实验
Ex12:实验12 Nand flash应用实验
Ex13:实验13 LCD显示实验
Ex14:实验14 USB设备实验
开发环境ADS
每一个实验都配有详细的实验指导

 3.2.   Vxwork软件(配备详细的操作说明)

说明
移植好的VxWorks BSP
移植好的VxWorks WINDML驱动
备注
包含网络,串口等驱动
包含BSP和工程文件


 3.3.   Windows CE软件(配备详细的开发例程和

操作说明)

说明
移植好的Windows CE 5.0 BSP
移植好的Windows CE 6.0 BSP
测试应用程序源码
备注
完整的驱动
完整的驱动
丰富的应用程序


 3.4.   Linux软件(配备详细的移植文档和操作

说明)

说明
U-Boot源码
busybox源码
Linux编译所需的工具链;
移植好的Linux 2.6.xx;
提供以下驱动程序:
10/100M以太网驱动
1路USB HOST驱动,支持U盘,USB mass storage,USB HID,USB2UART
USB Device驱动
LCD驱动
触摸屏驱动
通用串口驱动
按键驱动
Nand Flash对应的MTD驱动
jffs2文件系统支持
FAT文件系统支持
SPI驱动
TWI(I2C)驱动
片上RTC驱动
板载声卡驱动
USB声卡驱动
SD/MMC卡驱动
摄像头驱动
备注

BusyBox v1.16.0最新版本,其它板子一般是1.13版本(Linux 工具集,包含常用Linux 命令等)

Linux 2.6.32.10最新版本(BSP 可自适应64M/128M/256M/512M/1GB Nand Flash)


3.5.uCOSII软件

说明
移植好的uCOS I
I
包含串口,显示的基本驱动。支持NOR和NAND直接启动,不需要引导程序。



本货物清单:

1.YS2440-EK(128M Nand Flash)学习开发板一片
2.电源适配器(+5V)
3.DB9交叉串口线一条
4.交叉网线一条
5.USB线一条
6.简易JTAG小板(可配合H-JTAG进行单步仿真调试)一个
7.带触摸的全新4.3寸 TFT 触摸屏一个(配精致触屏面板,赠触摸笔)
8.DVD开发光盘一张
